多层次蝶阀的几种偏心类型

多层次蝶阀也是我们常说的多偏心蝶阀，随着时代的发展与人们需求的提升，多层次蝶阀的偏心也越来越多。如单偏心密封蝶阀，双偏心、三偏心密封蝶阀等等。西布伦是一家专注生产多层次蝶阀的厂家，下面由公司小编带大家来了解一下多层次蝶阀的几种偏心类型吧！

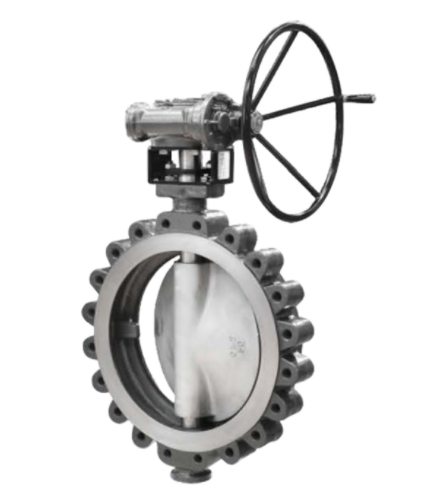

原始的蝶阀是关闭不严的，也称为挡板阀。只是作为管路系统中的流量调节阀使用。随着科技的发展，蝶阀也向高温，高压，大口径，高密封性，长寿命的调节性能方向发展。

中线密封蝶阀

阀板密封截面与阀板的回转中心在一条直线上，阀板的回转中心在阀体的中心线上。由于阀杆轴心穿过了蝶板的密封截面，对蝶阀密封造成一定影响。主要用于橡胶密封，四氟密封等弹性密封材料的蝶阀。靠蝶板挤压密封阀座，阀座弹性变形后形成密封。对阀座磨损较大。常用的中线蝶阀D371X，D341X等。

单偏心密封蝶阀

阀板密封截面与阀板的回转中心偏离距离X。阀板的回转中心在阀体的中心线上。由于阀杆轴心偏离了蝶板的密封截面，蝶板形成一个完整的圆形密封圈，提高了蝶阀的密封性。密封材料除了橡胶，四氟等弹性密封外，也有采用金属密封阀座，提高了蝶阀使用温度和使用寿命。阀板从0°转动20～25°时阀板密封完全脱离阀座密封面。对阀座密封面的磨损得以降低。常用的高真空蝶阀Gi是采用这种结构。

双偏心密封蝶阀

双偏心密封蝶阀相当于是多层次蝶阀的初始形态，阀板密封截面与阀板的回转中心偏离距离X。阀板的回转中心与阀体的中心线偏离距离Y。是在单偏心密封结构上加了一个偏心距离Y。所以称双偏心。现在很多高性能蝶阀都是采用这种结构。阀座密封材料可以为橡胶，四氟，金属阀座。阀板从0°转动8～12°时阀板密封完全脱离阀座密封面.对阀座的磨损进一步降低，蝶阀的密封性能得到提高。

三偏心密封蝶阀

板密封截面与阀板的回转中心偏离距离X。阀板的回转中心与阀体的中心线偏离距离Y。阀体中心线与阀座密封面中心线有一个夹角α。

是在双偏心蝶阀基础上，使阀座密封面偏置一定角度。其阀座密封面为圆锥面。阀板密封在开启时会脱离阀座密封面。二者之间几乎没有摩擦，大大提高了蝶阀的密封性能和使用寿命。三偏心蝶阀的密封比压不再是橡胶，四氟等弹性变形来提供。而是可以通过外加于蝶阀轴上的转矩来产生一定的密封比压。这样可以用于高压管道，并且提供足够的密封性。

其阀板或阀座上设计为多层次金属弹性密封结构。可以提供双向密封能力。常用型号D343H，D373H等。
